Лазерные головки
Лазерные головки серии VF являются новым классом головок для волоконных лазеров, а именно системами с перестраиваемым относительным фокусным расстоянием. Это основа технологических систем, разработанных специалистами НТЦ «ЭЛЕКТРОРЕСУРС».
Проведенные технологические испытания показали полную совместимость головки с конструкцией лазеров, возможность проведения широкого спектра операций и безопасность эксплуатации.

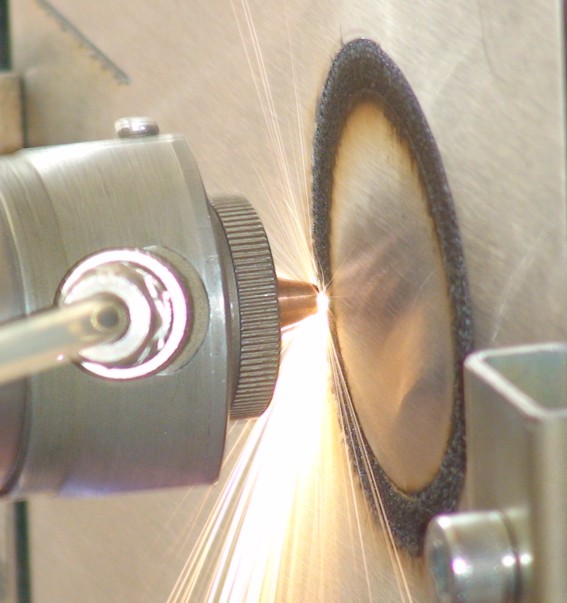

Волоконными лазерами с помощью вариоголовки VF001 М можно осуществлять следующие операции:
- лазерная резка металлов — при использовании разных материалов и толщин металла;
- перфорация — изготовление сеток и фильтрующих элементов с прозрачностью до 30%;
-
сварка — высокопроизводительная стыковая сварка без применения присадочных материалов, в том числе — сварка конструкций класса «
труба-трубная доска»; - закалка поверхностей — локальная обработка деталей для увеличения прочности металла;
- наплавка — модификация поверхностей с использованием металлических материалов, отличающаяся большой точностью и локальностью;
- очистка — бесконтактный экологически чистый и высокопроизводительный метод;
- маркировка и гравировка.
Все эти процессы имеют высокую эффективность и производительность по сравнению с традиционными технологическими методами работы с поверхностями.
Технические характеристики:
| Тип прибора | VF001MA | Примечение |
|---|---|---|
| Оптический вход | Коннектор QBH | Диаметр волокна 15.100 мкм |
| Диаметр выходного пучка внутри системы | 24 мм | Максимальный, в короткофокусном режиме |
| Число линз | 6 |
Кварц |
| Максимальная передаваемая мощность | 3 000 Вт | |
| Диапазон перестройки по фокусному расстоянию | 2.4 | |
| Задний свободный отрезок L | 124, 168, 212 мм | При комплектации тремя сменными фокусирующими линзами |
| Диапазон перестройки диаметра пятна фокусировки при L=124 | 80.280 мм | |
| Качество выходного пучка M2 в короткофокусной половине диапазона | Не хуже 1.15 | |
| Датчики | Температура корпуса, уровень рассеяния излучения в корпусе, датчик стыковки насадки | |
| Интерфейс управления | CAN/RS485, дополнительно выход блокировки «сухие контакты» | |
Исполнение и опции:
- Головка VF001MA c контроллером MH002 на корпусе.
- Головка VF001MA c контроллером MH002 отдельно для свободного монтажа.
- Насадка для резки с емкостным датчиком MZ002.
- Насадка для сварки.
- Программное обеспечение.
Технологические рекомендации:
- Для всех процессов лазерной обработки в случаях когда требуется оптимизация. качества и частый переход от материала к материалу.

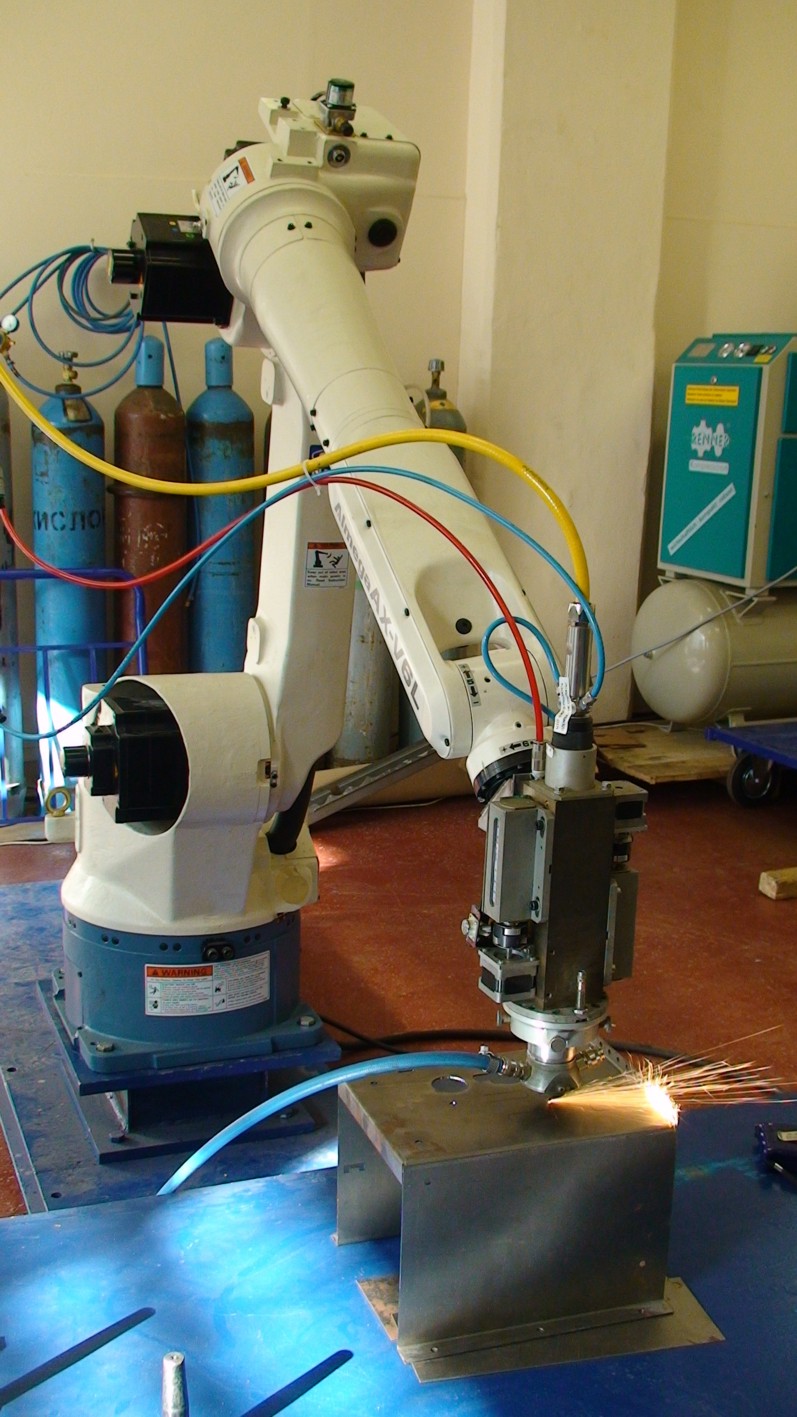

- Готовый инструмент для использования с промышленным роботом.
- Мультифункциональные станки для выполнения всего спектра лазерных технологий.
